LML普通型湿式气体流量计

在线订购
产品详情

  一、LML普通型湿式气体流量计适用范围


  LML普通型湿式气体流量计适用于测定人工煤气、天然气、液化石油气和其它无腐蚀性气体的流量。LML普通型湿式气体流量计是气体流量实验室的理想用仪表。

  二、LML普通型湿式气体流量计结构

  LML普通型湿式气体流量计的外壳、转子等主要部件采用纯铜板制作。流量计正面是指针、表盘和计数器,用以记录气体的流量值;正面左侧是液位显示窗,用以显示内部的水位。流量计背面有进气接头和放水阀。流量计顶部有压力计、温度计的两插入孔、水平仪和出气接头;两插入孔可插入压力计和温度计以显示流经流量计气体的压力及温度,同时,也可作为注水孔给流量计加水;水平仪显示流量计的水平状态。流量计底部设有三个可校准水平的螺钉支脚。

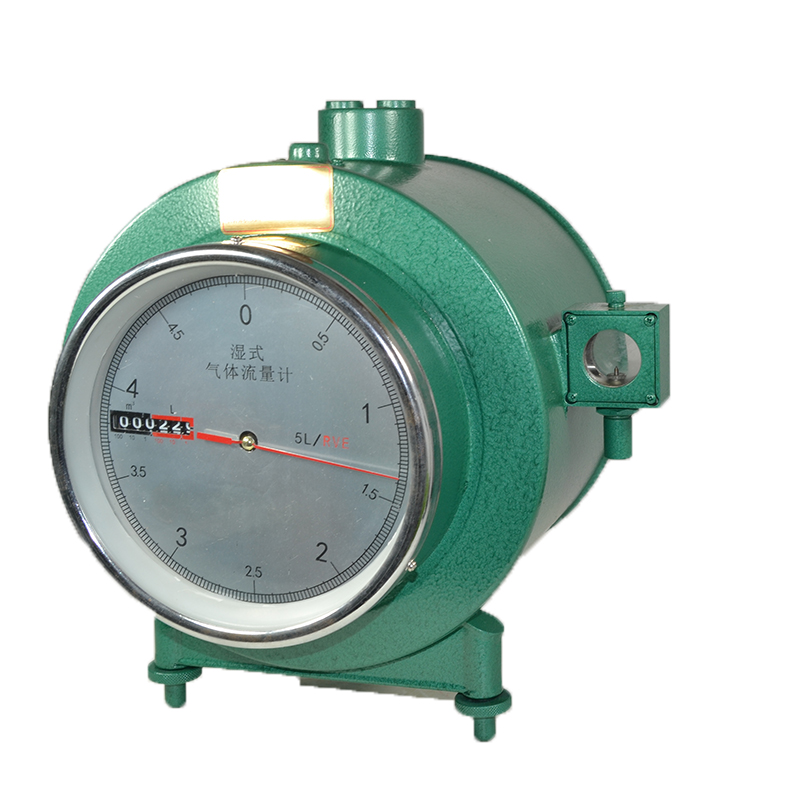

  三、LML普通型流量计外形结构如图:


  1.压力计 2.温度计 3.液位显示窗、封印 4.前后水平调整螺钉支脚 5.左右水平调整螺钉支脚 6.密封塞(加水孔)7.水平仪 8.出气管接头 9. 进气管接头 10. 放水阀

  四、使用方法

  1、将仪表摆放在工作台上,调整地角螺钉使水准器水泡位于中心,并在使用中要长期保持。

  2、打开水位控制器密封螺帽,拉出内部的毛线绳。

  3、在温度计或压力计的插孔内,向仪表内注入蒸馏水,待蒸馏水从水位控制器孔内流出时即停止注入蒸馏水,当多余的蒸馏水从水位控制器孔内顺着毛线绳流干净(很久流出一滴时即为流干净)时,在将毛线绳收入水位控制器密封螺帽内,并且拧紧密封螺帽。

  4、装好温度计和压力计。(每一小格 10Pa)

  5、按进出气方向连接好气路,并且密封。

  6、开启气阀,即可进行气体测量。

  7.表盘读数的读取(BSD0.5):

  a. 表盘上左侧方框中计数器的读数为直读数,单位升(dm3 );

  b. 表盘按圆周排列的长刻度,每一刻度单位为 0.5 升(dm3 );

  c. 表盘按圆周排列的中刻度,每一刻度单位为 0.1 升(dm3 );

  d. 表盘按圆周排列的短刻度,每一刻度单位为 0.02 升(dm3 )。

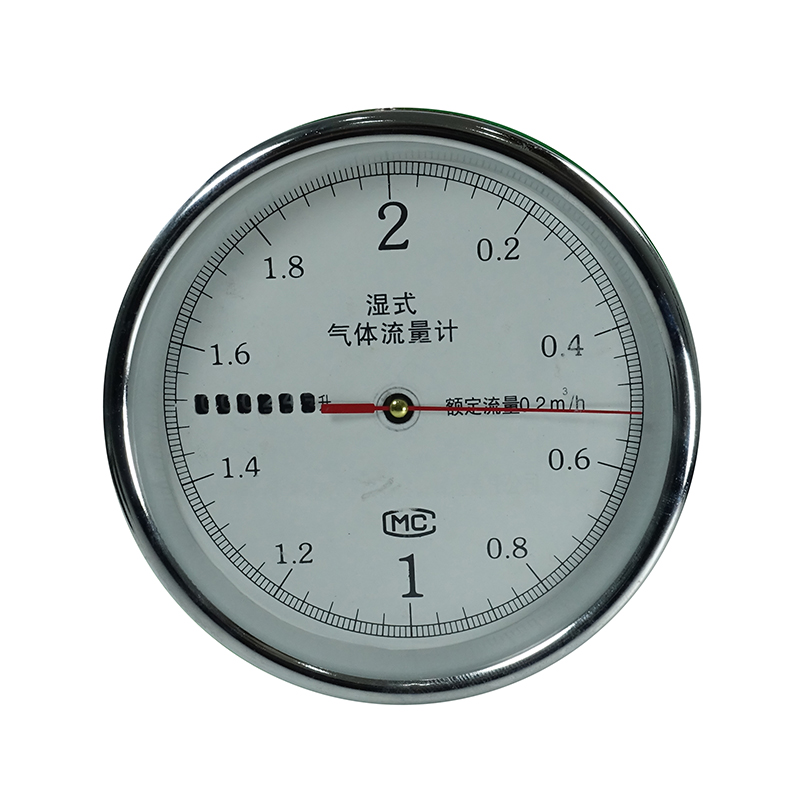

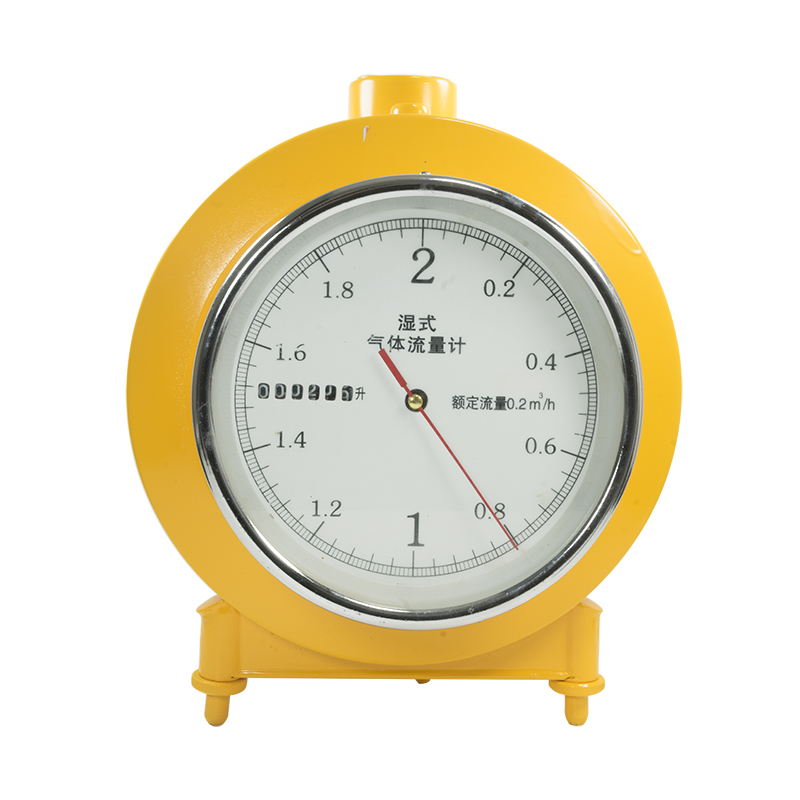

  例:图一流量计的读数为 12345.2 升;图二流量计的读数为 67890.7 升。


  8.流量计调整后正确的水平及加水后正确的水位如图:

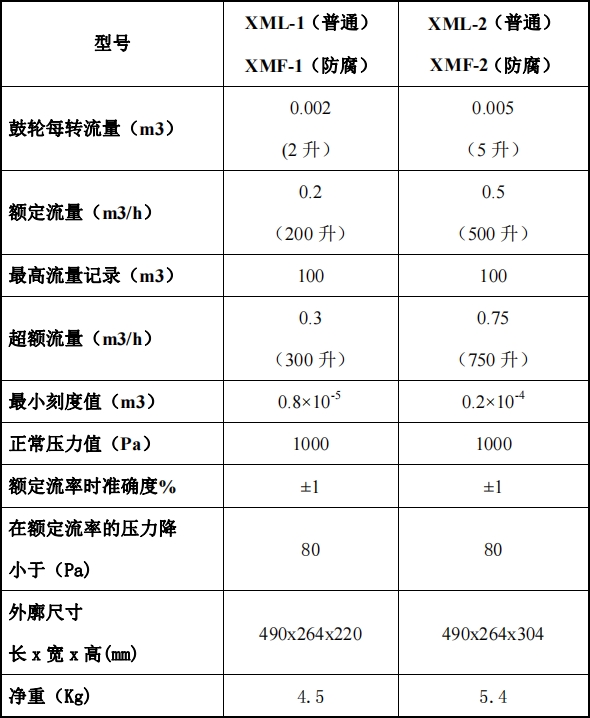

  五、基本参数


  六、使用注意事项

  1. 严禁用明火检漏!

  2.本流量计不宜置于 0℃以下环境,以免受损。

  3.使用气体的温度应与室温相近,否则将影响计量的准确性。

  4.使用时,应确保流量计处于水平状态,纵向、横向两水平仪中的气泡均处在两标线的中间位置;应确保液位显示窗中的水位与针顶持平。

  5.定期更换流量计中的水,切不可积污。

  6.搬运时,请勿受震、倒置和侧放,以免损坏。
